RS-232的每一支腳位都有它的功用,也有它訊號流動的方向;原來的RS-232設計之初是用來連接數據機作傳輸之用的,也因此它的腳位意義通常也和數據機傳輸有關,以下是這9支腳位的相關說明:
(1) CD腳位
此腳位是由數據機控制,當傳送的訊號是載在載波訊號上面,數據機利用此腳位通知電腦有載波被偵測到;而當載波被偵測到時才可保證是處於連線狀態。
(2) RXD腳位
此腳位會將遠端所傳送過來的資料接收進來;在接收的過程中,由於資料是以數位(Digit)型式傳送,所以可以在Modem的RXD燈號上看到明滅交錯,此既為0、1交替所產生的現象,也就是電位高低所產生的現象。
(3) TXD腳位 此腳位會將電腦所欲傳送出來的資料傳送出去;在傳送的過程中,由於資料是以數位(Digit)型式傳送,所以可以在Modem的TXD燈號上看到明滅交錯,此既為0、1交替所產生的現象,也就是電位高低所產生的現象。
(4) DTR腳位 此腳位由電腦控制,用以通知Modem可以進行傳輸。高電位表示電腦已準備就緒,隨時可以接收資料。
(5) GND腳位 此腳位為地線,作為電腦與Modem之間的準位參考。兩端設備的地線準位必須一樣,否則會使訊號因準位的不同而產生偏移,而參考的地線準位乃是電壓準位而來,所以傳輸雙方的地線必須連接在一起,以避免準位的不同而造成資料的錯誤。
(6) DSR腳位 此腳位由Modem控制,Modem用著支腳位的高電位通知電腦一切準備就緒,可以傳送資料過來。
(7)RTS腳位 此腳位由電腦控制,用以通知Modem馬上傳輸資料至電腦;而當Modem收到此訊號後,便將它由電話線上收到的資料傳送給電腦。
(8) CTS腳位 此腳位由Modem控制,用以通知電腦將欲傳輸的資料至Modem;而當電腦收到此腳位之訊號後,便將準備送出之資料送至Modem,而Modem則將電腦送過來的資料由電話線路送出。
(9) RI腳位
Modem通知電腦有電話進來,是否接聽電話則由電腦決定。
電氣特性
EIA-RS-232C對電器特性、邏輯電平和各種信號線功能都作了規定。
在TxD和RxD上:邏輯1(MARK)=-3V~-15V
邏輯0(SPACE)=+3~+15V
在RTS、CTS、DSR、DTR和DCD等控制線上:
信號有效(接通,ON狀態,正電壓)=+3V~+15V
信號無效(斷開,OFF狀態,負電壓)=-3V~-15V
RS-232C的介面信號
RS-232C規標准介面有25條線,4條數據線、11條控制線、3條定時線、7條備用和未定義線,常用的只有9根,它們是:
聯絡控制信號線:
數據裝置准備好(Data set ready-DSR)——有效時(ON)狀態,表明MODEM處於可以使用的狀態。
數據終端准備好(Data set ready-DTR)——有效時(ON)狀態,表明數據終端可以使用。
這兩個信號有時連到電源上,一上電就立即有效。這兩個設備狀態信號有效,只表示設備本身可用,並不說明通信鏈路可以開始進行通信了,能否開始進行通信要由下面的控制信號決定。
請求發送(Request to send-RTS)——用來表示DTE請求DCE發送數據,即當終端要發送數據時,使該信號有效(ON狀態),向MODEM請求發送。它用來控制MODEM是否要進入發送狀態。
允許發送(Clear to send-CTS)——用來表示DCE准備好接收DTE發來的數據,是對請求發送信號RTS的響應信號。當MODEM已准備好接收終端傳來的數據,並向前發送時,使該信號有效,通知終端開始沿發送數據線TxD發送數據。
這對RTS/CTS請求應答聯絡信號是用於半雙工MODEM系統中發送方式和接收方式之間的切換。在全雙工系統中作發送方式和接收方式之間的切換。在全雙工系統中,因配置雙向通道,故不需要RTS/CTS聯絡信號,使其變高。
接收線信號檢出(Received Line detection-RLSD)——用來表示DCE已接通通信鏈路,告知DTE准備接收數據。當本地的MODEM收到由通信鏈路另一端(遠地)的MODEM送來的載波信號時,使RLSD信號有效,通知終端准備接收,並且由MODEM將接收下來的載波信號解調成數字兩數據後,沿接收數據線RxD送到終端。此線也叫做數據載波檢出(Data Carrier dectection-DCD)線。
振鈴指示(Ringing-RI)——當MODEM收到交換台送來的振鈴呼叫信號時,使該信號有效(ON狀態),通知終端,已被呼叫。
數據發送與接收線:
發送數據(Transmitted data-TxD)——通過TxD終端將串列數據發送到MODEM,(DTE→DCE)。
接收數據(Received data-RxD)——通過RxD線終端接收從MODEM發來的串列數據,(DCE→DTE)。
地線:
有兩根線SG、PG——信號地和保護地信號線,無方向。
上述控制信號線何時有效,何時無效的順序表示了介面信號的傳送過程。例如,只有當DSR和DTR都處於有效(ON)狀態時,才能在DTE和DCE之間進行傳送操作。若DTE要發送數據,則預先將DTR線置成有效(ON)狀態,等CTS線上收到有效(ON)狀態的回答後,才能在TxD線上發送串列數據。這種順序的規定對半雙工的通信線路特別有用,因為半雙工的通信才能確定DCE已由接收方向改為發送方向,這時線路才能開始發送。

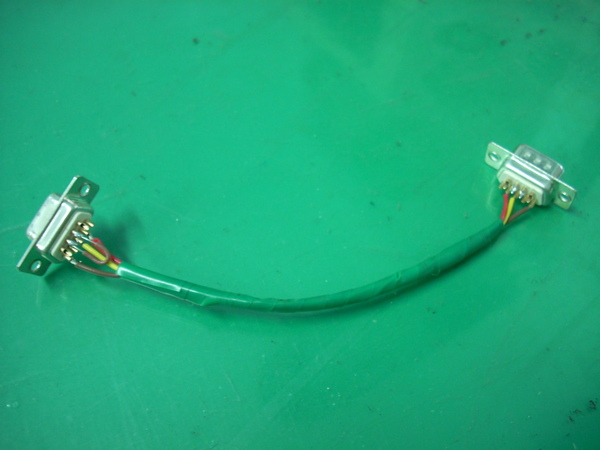

最簡連線(3線制)
下圖是最簡單連接(即三線連接),圖中的2號線(TxD)與3號線(RxD)交叉連接是因為在直連方式時,把通信雙方都當作數據終端設備看待,雙方都可發也可收。在這種方式下,通信雙方的任何一方,只要請求發送RTS有效和數據終端准備好DTR有效就能開始發送和接收。
(1)RTS與CTS互聯:只要請求發送,立即得到允許
(2)DTR與DSR互聯:只要本端准備好,認為本端立即可以接收(DSR、數傳機准備好)。
當然這也要視情況而定,來決定要如何接。

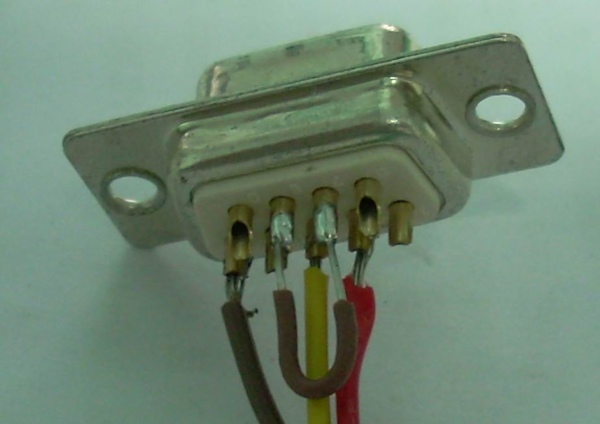

由於個人需求所以,在此我僅將RTS與CTS對接,DTR、DSR空接。
資料來源:
http://zh.wikipedia.org/wiki/RS-232#.E6.A0.87.E5.87.86.E7.9A.84.E7.BB.86.E8.8A.82
其他有些沒記到網址,若有需要補充請跟我聯絡
